电缆接头规范 电缆接头规范要求

您的当前位置: 首 页 >> 新闻动态 >> 技术知识

电缆接头规范 电缆接头规范要求

发布日期:2019-06-24 作者:admin 点击:

电缆接头规范 电缆接头规范要求

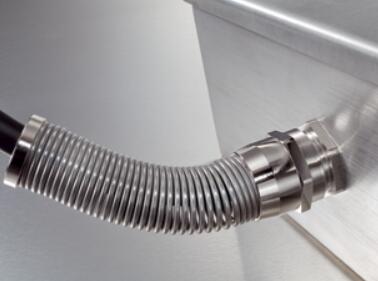

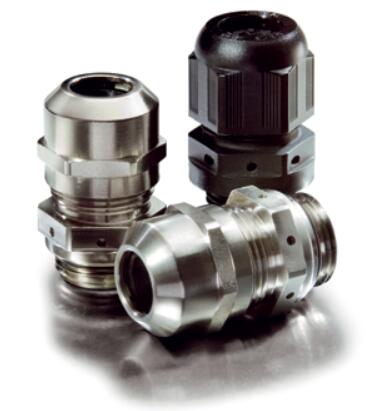

一般使用情况下,规范的选择是塑料或金属材质的标准电缆接头,或带有抗电磁干扰设计或可用于防爆区域的螺纹连接头。对于存在极端负载的应用,建议选择带抗弯折保护功能和固线夹的电缆接头。

电缆线接头

电缆接头的装置类型选择规范要求

1.单芯高压电缆实行交叉互联接地的隔断金属护层连接部位,应采用绝缘接头,需按段监察绝缘的交叉互联接地方式相邻单元段的连接,也可采用绝缘接头。

2.电缆线路中需分支接出时,应采用T型或Y型分支接头。

3.三芯与单芯电缆相连时,应采用转换接头。

4.油浸纸绝缘与挤塑绝缘电缆相连时,应采用过渡接头。

6.除上述情况外的电缆连接,应采用直通接头。

7.电缆接头的构造类型选择,应按连接电缆的绝缘类型、安置环境、作业条件,满足工程所需可靠性和经济合理,并应符合下列规定:

1.水下电缆的接头,应能维持钢铠层纵向连续且有足够的机械强度,宜用软性连接。

2.需限制温升的大电流接头,宜选用低热阻材料等改善热性能的构造型式。

电缆接头的绝缘特性应符合下列规定:
1.接头的额定电压及其绝缘水平,不得低于所连接电缆额定电压及其要求的绝缘水平。
2.绝缘接头的绝缘环两侧耐受电压,不得低于所连电缆护层绝缘水平的2倍。

电缆终端、接头的布置,应满足安装维修所需的间距,以及电缆允许弯曲半径的伸缩节配置要求,且应符合下列规定:
1.终端支架构成方式,应利于电缆及其组件的安装;大于1500A的工作电流时,支架构造宜有防止横向磁路闭合等附加发热措施。
2.邻近电气化交通线路等对电缆金属护层有侵蚀影响的地段。接头设置方式宜便于监察维护。


本公司部分电缆接头产品规范介绍:

闵彬新一代冷缩电缆接头专为中国客户开发设计,在结合上一代产品出色的扩张能力、绝缘性能以及应力控制的基础上,继续完善以满足本地客户在附件以及安装习惯上的要求。新一代的冷缩产品更加符合本地客户的需求。

电缆线接头

主要技术规范
GB 12706.4-2008
IEC 60502-4:2010
ANSI/IEEE 48

产品概述(户内及户外终端)
冷缩型电缆终端是一种安装及其简便的中压电缆连接产品,可广泛的用于户内及户外电力系统内。
采用高介电常数应力控制,和终端本体一体化的设计,有效的降低了电缆表面的电应力,且绝缘性能出众。

产品特点
- 性能优越
采用高性能硅橡胶材料,抗电痕及耐腐蚀性极强,绝缘性能优异,抗紫外线老化,适用寿命长;
硅橡胶弹性材料可以紧密贴附电缆本体,和电缆同“呼吸”;
高介电常数应力控制,显著的降低电缆表面的电气应力。

- 安装便利
采用Elastimold独有的冷缩技术,安装时无需特殊培训,无需工具,无需动火;
每套电缆终端独立包装,均配有安装指导说明。

- 适用广泛
覆盖25到630mm2的全部电缆截面范围。


新一代预制式电缆中间接头有别于其他公司的热缩或冷缩式产品,一对一的产品设计更加准确地满足客户的需求,并且能在长期使用中发挥出稳定的性能。

满足主要技术规范
GB 12706.4-2008
IEC 60502-4:2010
ANSI/IEEE 404

产品概述(电缆中间接头)
预制式电缆中间接头是一种采用EPDM橡胶作为绝缘外壳的电缆中间连接绝缘产品,可广泛的用于户内及户外电力系统内。
采用和电缆截面一对一的产品设计方式,保证安装及使用过程中和电缆的紧密配合,不随使用时间的增加而改变原有产品特性。

产品特点

- 性能优异可靠
EPDM橡胶材料确保更高绝缘性能;
适配器配合EPDM外壳确保电气应力的优越控制;
预制式设计确保现场100%发挥产品的良好特性;
100%出厂测试。

- 安装快速简便
产品和电缆截面一对一设计,无需产品扩张及恢复;
无需特殊工具,无需动火。

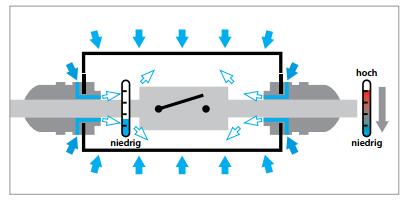

电缆线接头原理图

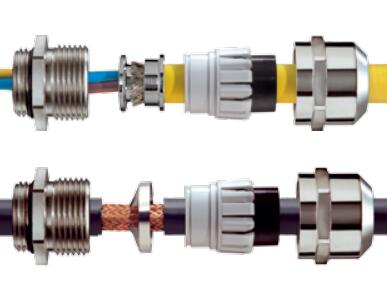

对于屏蔽电缆,可以使用带有弹性屏蔽接触弹簧片的EMC连接件轻松组装。另外,高导电性层压元件在电缆屏蔽层和插拔式连接器外壳之间形成永久可靠的连接,且其欧姆电阻和电感电阻都较低。


本文网址:http://www.rogainpower.com/news/403.html

关键词:电缆快速连接器,电缆如何接头,电缆线接头
